消防維保公司分享NT8125組合式電氣火災監控探測器的特點

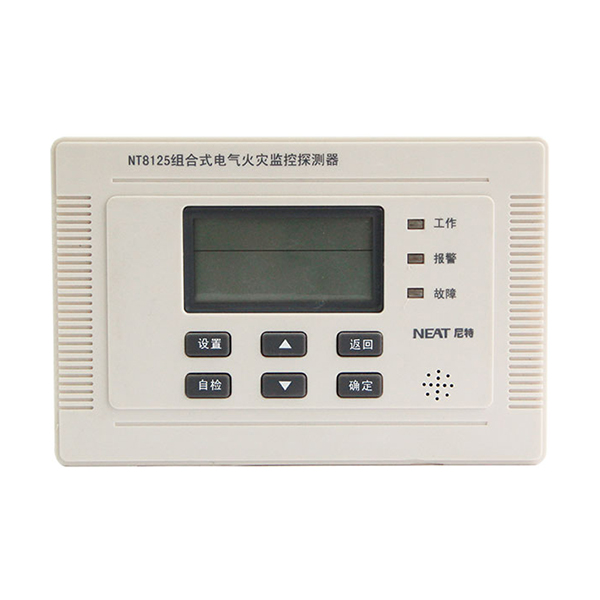

一、NT8125組合式電氣火災監控探測器特點簡介

　　NT8125組合式電氣火災監控探測器采用內置的高性能單片機，通過外接剩余電流互感器和溫度傳感器采集被測線路上的剩余電流和溫度，并進行智能分析處理，當被測線路溫度或剩余電流達到報警閾值后探測器發出報警信號，從而實現實時監控、早期報警。具有技術先進、外形美觀，靈敏度高，線性度好，運行可靠，布線安裝簡單方便等特點。使用時需與本公司的電氣火災監控設備構成電氣火災監控報警系統，適用于對各級保護對象的配電室低壓輸出側或配電柜等處供電線路的剩余電流或溫度的實時監測。
二、NT8125組合式電氣火災監控探測器技術指標
工作電壓     DC24V（總線供電）
工作電流     靜態電流£1.5mA；報警電流：£3mA
主回路額定工作電流     160A（CT517203）、225A（CT517303）、400A（CT517403）、630A（CT517503）
1000A（CT517603）、315A(銅排)（CT511103）、400A(銅排)（CT511203）、630A(銅排)（CT511303）
剩余電流報警設定值     300mA~1000mA，默認500mA，調節精度1mA
溫度報警設定值     45℃~140℃，默認80℃，調節精度1℃
報警響應時間     溫度報警響應時間≤40s；剩余電流報警響應時間≤30s
工作燈     綠色，正常工作時閃亮
故障燈     黃色，正常時熄滅，故障時常亮
報警燈     紅色，正常時熄滅，報警時常亮
線制     無極性二總線
編碼方式     電子編碼，*多占用8個總線編碼點，編碼范圍在1～252之間任意設定
執行標準     GB 14287.2-2014、GB 14287.3-2014
使用環境     溫度：-10℃～+40℃； 相對濕度≤95%，不結露
外殼防護等級     IP20
外形尺寸     144mm×97.4 mm×46 mm
探測器殼體材料和顏色     ABS，PANTONE 7527U

　　圓孔閉口型剩余電流互感器參數表：
尺寸mm
型號     主回路電流     外形尺寸       安裝尺寸
（導軌安裝）      內孔
尺寸     其他
剩余電流互感器     （A）     L     W     H     L1     D（Φ）     Φ     L2     B(Φ)     H1
CT517203     160     98     28     86     87     5     46     71.9     5     13.2
CT517303     225     124     28     105     110     6     65     95.7     5     13.9
CT517403     400     140     32     130     122     6     80     105.6     6     18
CT517503     630     167     32     148     153     6     100     129.4     6     21.2
CT517603     1000     188     32     172     170     6     120     142     6     20.1



　　方孔閉口型剩余電流互感器參數表：
尺寸mm
型號     主回路電流
      外形尺寸     安裝尺寸
（導軌安裝）     內孔尺寸     其他
剩余電流互感器     （A）     L     W     H     L1     Φ     L2     H2     L3     H1
CT511103     315     214     28     81     200     6     142     35     186     10
CT511203     400     270     28     85     256     6     192     35     238     10
CT511303     630     310     28     95     295     6     232     45     280     10
