W6800型剩余電流式電氣火災監控探測器安裝特點與技術參數

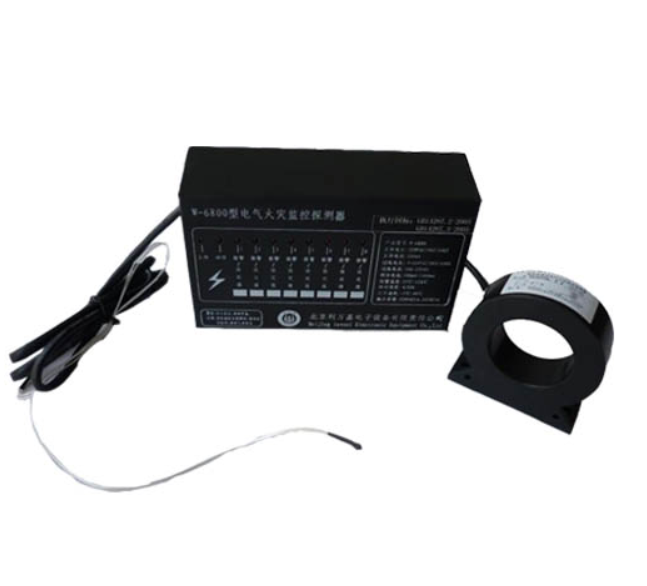

一、W6800型剩余電流式電氣火災監控探測器產品綜述

　　該剩余電流式電氣火災監控探測器采用自供電技術，占用1～8個總線地址點，配接本公司生產的W9800型電氣火災監控設備。可配接剩余電流互感器1～8只。有一組控制輸出功能，控制配電開關脫扣斷電。采用專用數字總線通訊，獨特抗干擾技術，數據實時上傳顯示。內置高速CPU控制,高速A/D轉換，靈敏度高，運行穩定可靠。
二、W6800型剩余電流式電氣火災監控探測器產品特性

　　本產品即可壁掛安裝也可嵌入配電柜內安裝，采用兩總線與上位機通訊模式、采用本機自供電模式。便于工程施工和安裝，同時節約材料成本和人力成本。
三、W6800型剩余電流式電氣火災監控探測器技術參數
型號     W6800     W6800／YB     W6800／FB     W6800／YBZ
工作電壓     主電：AC220V 50HZ
總線電壓：DC12V-24V脈動
控制輸出     220AC1A 24VDC 3A
報警時間     ≤30S
受控主回路電壓     ≤660VAC
受控主回路頻率     50HZ/60HZ
互感器孔徑     ￠45mm（開口）
受控主回路電流     10A-2000A
剩余電流設定     100mA-1000mA
環境溫度     -5℃-+55℃
儲存溫度     -20℃-+40℃
相對濕度     95％ 不結露
功　　耗     3W
外型尺寸     160*100*50
執行國標     GB14287.2-2005
